曲线图（curve_graph）

功能

界面支持曲线图，可以根据脉冲或时间实时显示横轴和纵轴之间的数据变化。两种方法在使用过程中略有不同。

由于系统软件的主控周期和PLC周期限制，曲线图的绘制会受到限制，数据变化太快时，曲线图会无法正常显示。并且曲线图的点位个数有限，超过一定范围后会删除旧点位。

参数

控件常规参数

  • 位置大小: 控件所在位置及所占空间大小，此参数类型为元组，写作 (a, b, c, d) 其中a/b/c/d都应该是正整形值分别表示控件的 起始行/起始列/所占行数/所占列数，其中c/d可以省略，省略时值均为1。
  • id: 控件的ID名称，可用于获取光标，进行曲线操作
  • 光标顺序: left左边控件，right右边控件，prev上一控件，next下一控件(对应数控系统面板上的 “左”/“右”/“上”/“下"按键)，当需要设置控件的光标顺序时将对应控件的id赋值给相应参数即可，4个参数可以设置0个或多个。此参数为字符串类型或数字类型，取决于跳转到的控件的id，写作 left="LA"或 left=1，则按系统面板上的"左"按键时，id为"LA”/1 的控件捕获光标。
  • 颜色和背景色(不设为默认值)，该控件仅支持color: 字体显示颜色和bg_color: 控件背景色
  • 边框格式：取值可为 隐藏/不隐藏，此参数可以省略，默认为不隐藏，此参数类型非字符串，写作 隐藏，会隐藏控件四周的线框。
  • grid_color: 控件网格线颜色
  • visible: 控件显示状态，表达式：当该表达式值不为0时该控件可以显示，等于0时控件不显示。若不设置该参数，则默认显示。此参数为字符串类型，写作visible="#100"，
  • enable: 表达式：当该表达式值不为0时该控件才可以修改，等于0时控件不捕获光标，故不能修改。若不设置该参数，则可以修改。此参数为字符串类型，写作enable="#100"，则只有当#100不等于0时才可以修改。(此参数仅在 确认 模式下有用)

曲线类型: 脉冲

脉冲曲线图检测脉冲进行绘图，每当检测到一个信号的脉冲就绘制一个单位。

  • 曲线图纵轴(Y轴)

    • y_expr: Y轴表达式
    • y_min: Y轴最小值
    • y_max: Y轴最大支
    • y_name: Y轴名称
    • y_unit: Y轴单位

  • 曲线图横轴(X轴)

    • x_expr: X轴表达式
    • x_min: X轴最小值
    • x_max: X轴最大值
    • x_unit: X轴单位

  • 曲线图绘图

    • x_pulse: 脉冲表达式，可由plc上升沿信号触发，可写x_pulse="X951.0"
    • start: 开始绘图， 可由plc上升沿信号触发，可写start="X951.1"
    • stop: 停止绘图， 可由plc上升沿信号触发，可写start="X951.2"
    • title: 曲线图标题名称，显示在曲线图上方
    • type: 曲线图类型，脉冲类型写作type=CurveType.pulse
    • reset: 图形复位清除，可由plc上升沿信号触发，可写reset="X951.3"
    • arrow_left: 纵轴坐标值刻度是否在右侧显示，默认为False
    • arrow_down: 横轴坐标值刻度是否在上方显示，默认为False

示例

曲线图横轴变量为#500，纵轴变量为#501，当检测到X951.1上升沿信号时，则开始绘图。当检测到X951.0上升沿信号时，根据当前数值在曲线图中绘制点位，每当检测到X951.0上升沿信号时就会绘图。 当检测到X951.2上升沿信号时，则停止绘制曲线图。当检测到X951.3上升沿信号时，则清除曲线图。

curve_graph((20, 50, 400, 400), y_expr="#501", y_min=-100, y_max=100, x_expr="#500", y_name="你好", y_unit="mm", x_unit="mm",
            x_min=-100,x_max=100, x_pulse="X951.0", title="脉冲曲线", start="X951.1", stop="X951.2", type=CurveType.pulse,
            reset="X951.3")  # 脉冲曲线

曲线类型: 时间

时间曲线图根据采样周期进行绘图，每隔一个采样周期时间，绘制一个点位。

  • 曲线图纵轴(Y轴)

    • y_expr: Y轴表达式
    • y_min: Y轴最小值
    • y_max: Y轴最大支
    • y_name: Y轴名称
    • y_unit: Y轴单位

  • 曲线图绘图

    • t_second: 采样周期，单位为秒
    • t_interval: 曲线图每个单元格时间大小，单位为秒
    • start: 开始绘图， 可由plc上升沿信号触发，可写start="X951.1"
    • stop: 停止绘图， 可由plc上升沿信号触发，可写start="X951.2"
    • title: 曲线图标题名称，显示在曲线图上方
    • type: 曲线图类型，脉冲类型写作type=CurveType.time
    • reset: 图形复位清除，可由plc上升沿信号触发，可写reset="X951.3"
    • arrow_left: 纵轴坐标值刻度是否在右侧显示，默认为False
    • arrow_down: 横轴坐标值刻度是否在上方显示，默认为False

示例

当检测到X951.1上升沿信号时，则开始绘图。每隔一个采样周期绘制一个单位。 当检测到X951.2上升沿信号时，则停止绘制曲线图。当检测到X951.3上升沿信号时，则清除曲线图。

curve_graph((20, 50, 400, 400), y_expr="#501", y_min=-100, y_max=100, y_name="你好", y_unit="mm", title="脉冲曲线",t_second=1
            ,t_interval=10, start="X951.1", stop="X951.2", type=CurveType.time, reset="X951.3")  # 脉冲曲线

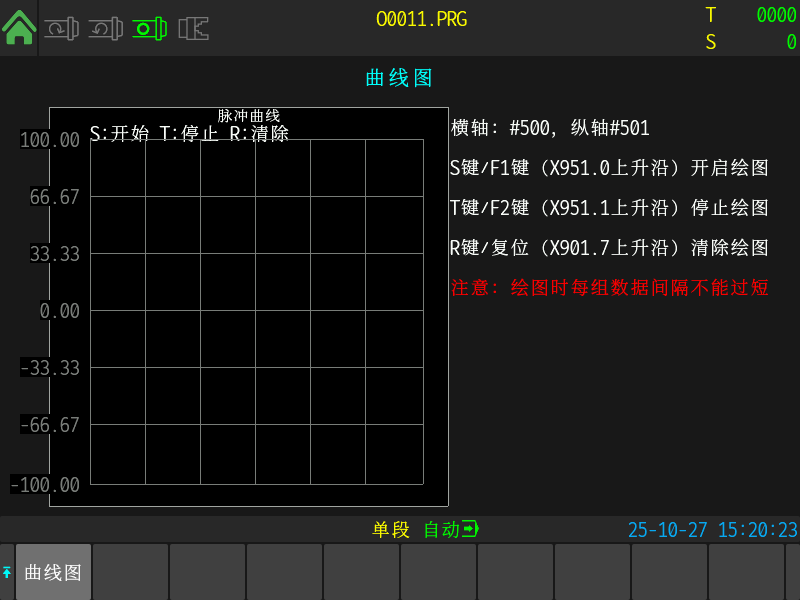

示例

曲线图

with page(456, 800, id="page1", text=(白色, f20x10, 左对齐), bg_color=(24, 24, 24)):

    label("曲线图", (1, 1, 40, 800), f24x16, 居中, 青色)
    curve_graph((50, 50, 400, 400), y_expr="#501", y_min=-100, y_max=100, x_expr="#500", y_name="主轴角度", y_unit="mm",
                x_unit="mm",
                x_min=-100, x_max=100, x_pulse="R3.1", title="脉冲曲线", start="X951.0", stop="X951.1",
                type=CurveType.pulse,
                reset="X901.7")  # 脉冲曲线

    label("横轴：#500，纵轴#501", (50, 450, 40, 350))
    label("S键/F1键（X951.0上升沿）开启绘图", (90, 450, 40, 350))
    label("T键/F2键（X951.1上升沿）停止绘图", (130, 450, 40, 350))
    label("R键/复位（X901.7上升沿）清除绘图", (170, 450, 40, 350))
    label("注意：绘图时每组数据间隔不能过短", (210, 450, 40, 350), 红色)

    menu("曲线图", "page1")
