KUI脚本语法

IFxxxTHEN             // 此行为一个语句，占一行
xxx
ELSEIFxxxTHEN         // 此行为一个语句，占一行
xxx
ELSE
xxx
ENDIF

WHILExxxDO        // 此行为一个语句，占一行
xxx
ENDWHILE

FOR a=b TO c BY d DO // a只能是一个自定义变量或宏变量中的局部变量，
xxx     //[b,c]是一个闭区间。d为变量a每次的递增值，默认为1，可正、可负也可以是浮点数
ENDFOR  // 当a不在[b,c]区间之内时结束循环

FOR #a1= 1 TO 20 DO           // 此行为一个语句，占一行
xxx                           //中间代码循环20次
ENDFOR

FOR #1= 10 TO 1 BY -1.9 DO    // 此行为一个语句，占一行
xxx                           //中间代码循环5次
ENDFOR

REPEAT  //重复开始
xxx //中间代码重复执行
UNTIL xxx ENDREPEAT //满足条件时退出循环

IFxxxTHEN                    // 此行为一个语句，占一行
FOR #1= 10 TO 1 BY -1.9 DO   // 此行为一个语句，占一行
xxx                          //中间代码循环5次
ENDFOR
ELSE
xxx
ENDIF

REPEAT
#500=#500+1
IF #500==50 THEN
BREAK   //当满足条件执行到BREAK语句时，跳出当前循环
ENDIF
UNTIL #500==100 ENDREPEAT

data("{v2}", (1, 2))  # 自定义变量为v2，在KUI脚本中使用格式为#v2，#v2的使用语法与宏程序中宏变量相同

格式为：#["参数名称"]
// 这种直接使用的形式对诊断参数有一定限制，因为无法指定诊断参数的位数，均默认为u8。
// 可以使用下面介绍的PLC函数指定诊断参数的位数。
#103=#["P1115"]         //读取系统参数P1115到#103
#["P1105.5-3"]=1        //系统参数P1105.5-3设置为1
#500=#["D5"]            //读取D5的值到#500
#["K0.3"]=1             //K0.3设置为1
#["PA5-4"]=50           //伺服参数PA5-4设为50

第1个参数为宏变量号，此参数可以是任何KUI脚本中支持的数字类型的值，函数结果及其组成的表达式，例如一个字面值、宏变量、KUI自定义变量；第2个参数为要赋给此宏变量的值，值的类型和第1个参数一样(可选)。
本函数强制将结果赋值给某一个变量，如果不想使用结果可以将结果赋值给一个不被使用的变量。如果将此函数结果作为某一函数的参数时不能将结果赋值给变量。
#v2=VAR[12] //将宏变量#12的值赋给自定义变量v2。
#v2=VAR[12, 233] //将233赋值给宏变量#12,再赋值给自定义变量v2。
#v2=VAR[#v1, #v3] //将自定义变量v3的值赋给自定义变量v1表示的宏变量号。
#v2=VAR[#v1, PLC["D1", "u8"]] //将PLC参数D1的值赋值给自定义变量v1表示的宏变量号

#500=PVAR[5401, 1, 0] //将主通道2的宏变量#5401的值赋给宏变量#500。
#501=PVAR[5401, 0, 1] //将辅助通道1的宏变量#5401的值赋给宏变量#501。

#502=VARALIAS["ABSOT",1]
#503=VARALIAS["WZG54", 2, 0, 0, VARALIAS["ABSOT",1]]

第1个参数为PLC参数地址，可以是写在双引号中的地址字符串、表示字符串的KUI自定义变量或者STRCONCAT函数的返回值(此处不能将函数返回值赋值给变量), 支持位型地址；第2个参数为PLC参数的类型，当第1个参数为位型地址时此处类型写"u8"；第3个参数为赋给PLC参数的值，此参数可以是任何KUI脚本中支持的数字类型的值，函数结果及其组成的表达式，例如一个字面值、宏变量、KUI自定义变量(第3个参数是可选的)。
被赋值的PLC参数必须是可被赋值的。
本函数强制将结果赋值给某一个变量，如果不想使用结果可以将结果赋值给一个不被使用的变量。如果将此函数结果作为某一函数的参数时不能将结果赋值给变量。
#v2=PLC["K1.1", "u8", 1]  // 将PLC参数K1.1赋值为1，再将#v2赋值为1。
#v2=PLC["D1", "u8"]     // 将PLC参数的D1的值赋给v2, D1数据类型为u8。
#v2=PLC["D1", "u8", 122]// 将PLC参数的D1的值设置为122,再赋给v2, D1数据类型为u8
#v2=PLC["D1", "u8", #v3]// 将自定义变量v3的值赋给D1,再赋给v2。
#v2=PLC["D88", "u32", PLC["D96", "u32"]] //将D96的值赋给D88。
#v2=PLC["D1", "u8", #["P1115"]] //将系统参数P1115赋值给D1,再赋给v2。

第1个参数为索引，第二个参数为值，此参数可以是任何KUI脚本中支持的数字类型的值，函数结果及其组成的表达式，例如一个字面值、宏变量、KUI自定义变量(可选)
本函数强制将结果赋值给某一个变量，如果不想使用结果可以将结果赋值给一个不被使用的变量。如果将此函数结果作为某一函数的参数时不能将结果赋值给变量。
#v2=PLCCFG[0]    //获取PLCCEG[0]的值赋给v2
#v2=PLCCFG[0,33] //获取PLCCEG[0]设置为33,再赋给v2

第1个参数为参数号；第2个参数为位型索引，不是位型时需要将此参数设置为8；第3个参数为轴号，非轴型参数需要将此参数设置为0；第4个参数为赋给系统参数的值，此参数可以是任何KUI脚本中支持的数字类型的值，函数结果及其组成的表达式，例如一个字面值、宏变量、KUI自定义变量(可选)。
本函数强制将结果赋值给某一个变量，如果不想使用结果可以将结果赋值给一个不被使用的变量。如果将此函数结果作为某一函数的参数时不能将结果赋值给变量。
#v2=PRM[1105, 1, 2]    //获取系统参数P1105.1-2的值赋给v2
#v2=PRM[1105, 1, 2, 1 ] //系统参数P1105.1-2设置为1,再赋给v2
#v2=PLC["D88", "u32", PRM[1115, 8, 0]] //将P1115的值赋给D88。

第1个参数为参数号；第2个参数为位型索引，不是位型时需要将此参数设置为8；第3个参数为轴号；第4个参数为赋给伺服参数的值，此参数可以是任何KUI脚本中支持的数字类型的值，函数结果及其组成的表达式，例如一个字面值、宏变量、KUI自定义变量(可选)。
本函数强制将结果赋值给某一个变量，如果不想使用结果可以将结果赋值给一个不被使用的变量。如果将此函数结果作为某一函数的参数时不能将结果赋值给变量。
#v2=SVPRM["PA10", 1, 2]//获取系统参数PA10.1-2的值赋给v2
#v2=SVPRM["PA10", 1, 2, 1 ]//系统参数PA10.1-2设置为1,再赋给v2

#v2= DIOCFG[0, 0, 2, 50] //写入功能码50到本地DI配置的X0.2中

#v2= BUSDGN[554, 8, 2] //读取总线诊断第2轴的参数554的值赋给#v2

menu("生成", 生成程序('''G00 X100
LINE[STRCONCAT[COOR_NAME[2], #501]]
LINE[STRCONCAT[COOR_NAME[3,0,0], #502]]''', is_file=False))

menu("读取", 运行脚本('''#500= CNC_DATA["sys_time", 0]'''))   # 读取系统时间
menu("赋值", 运行脚本('''#500= CNC_DATA["goal_count", 0, 0, 0, 100]'''))  # 设置目标件数为100并赋值给#500
menu("赋值", 运行脚本('''#500= CNC_DATA["sp_m3_code", 1, 0, 0, 33]'''))   # 设置主通道1的主轴1的M03代码为33

menu("执行脚本", 运行脚本("EXPORT[\"plccfg\"]")  # 菜单名称"执行脚本"，键按下时向U盘输出PLC配置参数

SVOPR["TU2",  XXX]  // XXX可以是轴名字符串，如"A"；可以是轴号数字，如 1；也可以是KUI的自定义变量

#v1=#["D5"]        // 在此处定义KUI自定义变量v1，赋值为系统诊断参数D区5号参数
SVOPR["TU2", #v1]  // 此处操作的是v1代表的轴号

IF RESULT_OK==MSGBOX["是否给宏变量#500赋值\\n确认: #500=100\\n取消: 取消操作", MB_OKCANCEL, "提示"] THEN
    #500=100
ENDIF

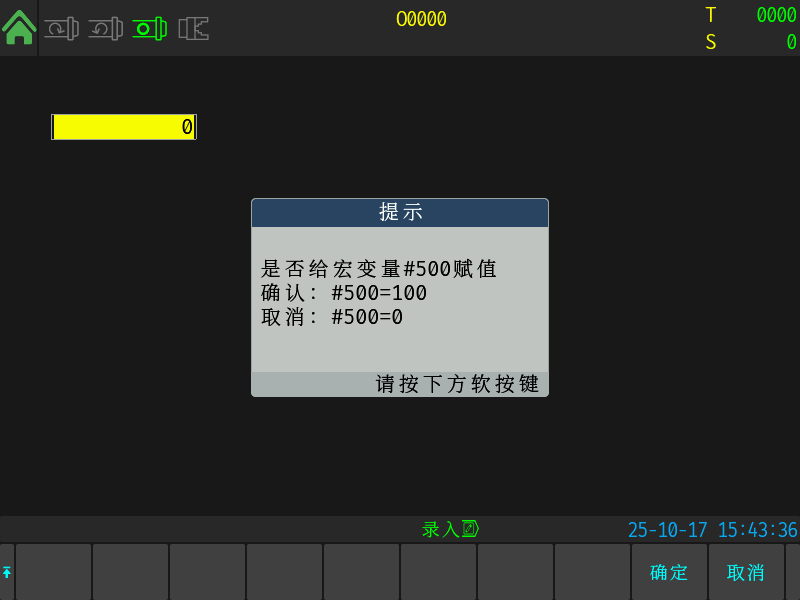

menu("赋值", 运行脚本('''IF RESULT_OK==MSGBOX["是否给宏变量#500赋值\\n确认: #500=100\\n取消: #500=0", MB_OKCANCEL, "提示"] THEN
    #500=100
ELSE
    #500=0
ENDIF'''))

# 相对位置写法
menu("弹窗", 运行脚本('''IF RESULT_OK==MSGBOX["是否给宏变量#500赋值\\n确认: #500=100\\n取消: 取消操作", MB_OKCANCEL, "报警", ALIGN_BL] THEN
    #500=100
ENDIF'''))

# 绝对位置写法
menu("弹窗", 运行脚本('''IF RESULT_OK==MSGBOX["是否给宏变量#500赋值\\n确认: #500=100\\n取消: 取消操作", MB_OKCANCEL, "报警", 100, 56] THEN
    #500=100
ENDIF'''))

PAGE[xxx]     // xxx为相应页面的id，运行此函数时将跳转到id为xxx的页面,xxx可以是双引号括起的字符串也可以是数字，取决于跳转到的页面的id。

PANEL["dlg1"]  # 打开面板dlg1
CLOSE_PANEL[""]  # 关闭面板

menu("脉冲脚本", action=运行脚本('''IF RESULT_YES==MSGBOX["是否执行K1.1定时脉冲，有疑问请咨询KND", MB_YESNOCANCEL, "提示"] THEN
                                    TIMER_PULSE["K1.1", 1000]
                                    ENDIF'''))

menu("MSG", 运行脚本('''MSG["KUI"]'''))   # 打印MSG信息内容为KUI

menu("ERR", 运行脚本('''ERR[100, "KUI", "报警内容2"]'''))   # 打印报警信息

menu("坐标测量", 运行脚本('''MEASURE_COOR[5401, 0, 0, 10]'''))   # 主通道1的G54坐标系进行坐标测量

menu("赋值", 运行脚本('''#500=BIT[#["F19000"], 1]'''))   # 读取F19000.1的值并赋值给#500
menu("赋值", 运行脚本('''#500=BIT[#["F19000"], 5, 1]'''))   # 将F19000的第5位置为1后返回F19000的数值，并不是将F19000的第5位置为1

menu("与", 运行脚本('''#500=#["F19000.0"]&#["F19000.1"]'''))
menu("或", 运行脚本('''#500=#["F19000.0"]|#["F19000.1"]'''))
menu("非", 运行脚本('''#["F19001.0"]=~#["F19000.1"]'''))

menu("最小值", 运行脚本('''#500=MIN[10, 5, 9, 100]'''))   # #500等于MIN函数中的最小值
menu("最小值", 运行脚本('''#500=MIN[#600, #601, 9, 100]'''))   # #500等于MIN函数中的最小值

menu("最大值", 运行脚本('''#500=NAX[10, 5, 9, 100]'''))   # #500等于MAX函数中的最大值
menu("最大值", 运行脚本('''#500=MAX[#600, #601, 9, 100]'''))   # #500等于MAX函数中的最大值

menu("平均值", 运行脚本('''#500=MEAN[10, 5, 9, 100]'''))   # #500等于MEAN函数中的平均值
menu("平均值", 运行脚本('''#500=MEAN[#600, #601, 9, 100]'''))   # #500等于MEAN函数中的平均值

ISNOTNULL[xxx]   // xxx为某个宏变量或者KUI自定义变量，当xxx未被初始化时返回false,已被初始化时返回true。

ISINT[xxx]   // xxx为某个宏变量或者KUI自定义变量，当xxx不为int型时返回false,xxx为整数时返回true。

第1个参数为带有"转换说明符"的待格式化字符串，其中可以有1个或多个"转换说明符"，"转换说明符"由%和其右边一个字符组成，不同字符表示不同含义，%d格式化整数，向0取整；%u格式化无符号整数，小于0的数格式化为0，大于0的数向0取整；%s格式化字符串；从第2个参数开始的n个参数依次对应第1个参数中的第n个"转换说明符"。
本函数强制将结果赋值给某一个变量，如果不想使用结果可以将结果赋值给一个不被使用的变量。如果将此函数结果作为某一函数的参数时不能将结果赋值给变量。
#v2= STRFORMAT["D%d", #v1] //format D%d给v2
#v2= STRFORMAT["D%d F%s", #v1, #vm]//format D%d F%s给v2
#v2= PLC[STRFORMAT["D%d", #v1], "u32", 112] // 将112赋值给相应地址的D区参数，地址号由自定义变量v1决定。

此函数可以有2~n个参数，每个参数为写在双引号中的字符串/表示字符串的KUI自定义变量或者STRCONCAT函数的返回值。
本函数强制将结果赋值给某一个变量，如果不想使用结果可以将结果赋值给一个不被使用的变量。如果将此函数结果作为某一函数的参数时不能将结果赋值给变量。
#v2= STRCONCAT["D1 ", "D2"]//结果为"D1 D2"赋给v2
#v2= STRCONCAT["D1 ", "D2", "D3"]//结果为"D1 D2D3"赋给v2
#v2= STRCONCAT[STRCONCAT["D1 ", "D2"], "D3"] // 和上1行结果等价，第2个函数不能将返回值赋值给变量

[#v1:06u]       // 中括号不能省略，"["右侧必须是一个自定义变量，冒号后面为格式化控制字符。
// 此语法主要用于生成程序时，将变量格式化为字符串，生成程序时所有的变量都会默认被当做数值处理，此语法可以更精细的控制生成程序的格式。

格式化控制字符主要由一些数字和字符组成，其详细含义和组合形式在下面给出。
最右侧的字符含义如下
    c - 接受一个数字, 并将其转化为ASCII码表中对应的字符
    d, i - 接受一个数字并将其转化为有符号的整数格式
    o - 接受一个数字并将其转化为八进制数格式
    u - 接受一个数字并将其转化为无符号整数格式
    x - 接受一个数字并将其转化为十六进制数格式, 使用小写字母
    X - 接受一个数字并将其转化为十六进制数格式, 使用大写字母
    e - 接受一个数字并将其转化为科学记数法格式, 使用小写字母e
    E - 接受一个数字并将其转化为科学记数法格式, 使用大写字母E
    f - 接受一个数字并将其转化为浮点数格式
    g(G) - 接受一个数字并将其转化为e(E, 对应G)及f中较短的一种格式
    q - 接受一个字符串并将其转化为可安全被Lua编译器读入的格式
    s - 接受一个字符串并按照给定的参数格式化该字符串

为进一步细化格式, 可以在字符左侧添加参数. 参数将以如下的顺序读入:
    (1)符号: 一个+号表示其后的数字转义符将让正数显示正号. 默认情况下只有负数显示符号.
    (2)占位符: 一个0, 在后面指定了字串宽度时占位用. 不填时的默认占位符是空格.
    (3)对齐标识: 在指定了字串宽度时, 默认为右对齐, 增加-号可以改为左对齐.
    (4)宽度数值
    (5)小数位数/字串裁切: 在宽度数值后增加的小数部分n, 若后接f(浮点数转义符, 如6.3f)则设定该浮点数的小数只保留n位, 若后接s(字符串转义符, 如5.3s)则设定该字符串只显示前n位.
