KUI控件动作

teach("#530", "x", (1, 1, 30, 100), group=2)
teach("#531", "y", (40, 1, 30, 100), group=2)
teach("#532", "z", (80, 1, 30, 100), group=2)
teach("#503", "X", (120, 1, 30, 100), group=1)
teach("#504", "Y", (160, 1, 30, 100), group=1)
teach("#533", "Z", (200, 1, 30, 100))
teach("#534", "coor1", (240, 1, 30, 100))   # 其中coor1为通道1内的第1轴，coor1$2为通道2内的第1轴

menu("单轴示教", 示教绝对(single=True)) #仅示教光标所在的单个控件，无论控件是否在组中
menu("示教组2", 示教绝对(group=2)) #光标停留在4行的任意1~3列对应的控件上时，此菜单可以响应按键。键按下时同时将#530~#532赋值为X/Y/Z轴的绝对坐标值
menu("示教组1", 示教绝对(group=1))  # 示教组1内的所有控件
menu("示教", 示教绝对)  #光标停留在以上任意一个控件上时，此菜单可以响应按键。键按下时执行相应控件的示教绝对坐标动作
menu("示教绝对", 示教绝对) #当光标在#530位置时示教组2的所有控件，当光标在#503位置时视教组1的所有控件
menu("示教绝对", 示教绝对(tip_str="这是示教绝对")) #示教时弹窗内容显示“这是示教绝对”

teach("#530", "X", (1, 1, 30, 100), group=2)
teach("#531", "Y", (40, 1, 30, 100))
teach("#533", "Z", (80, 1, 30, 100), group=2)
teach("#534", "coor1", (120, 1, 30, 100))

menu("示教组2", 示教机床(group=2)) #光标停留在1/3行对应的控件上时，此菜单可以响应按键。键按下时同时将#530和#533赋值为X/Z轴的机床坐标值
menu("示教", 示教机床)  #光标停留在以上任意一个控件上时，此菜单可以响应按键。键按下时执行相应控件的示教机床坐标动作
menu("示教机床", 示教机床(tip_str="这是示教机床")) #示教时弹窗内容显示“这是示教机床”

teach("#530", "F156[s16]/100", (1, 1, 30, 100), group=2)
teach("#531", "F1805[u32]/1000", (40, 1, 30, 100))
teach("#533", "P414", (80, 1, 30, 100), group=2)

menu("示教组2", 示教表达式(group=2)) #光标停留在1/3行对应的控件上时，此菜单可以响应按键。键按下时同时将#530和#533赋值为对应表达式的计算结果
menu("示教", 示教表达式)  #光标停留在以上任意一个控件上时，此菜单可以响应按键。键按下时计算表达式的值赋给宏变量
menu("示教表达式", 示教表达式(tip_str="这是示教表达式")) #示教时弹窗内容显示“这是示教表达式”

teach("#530", "#530 + $m", (1, 1, 30, 100))

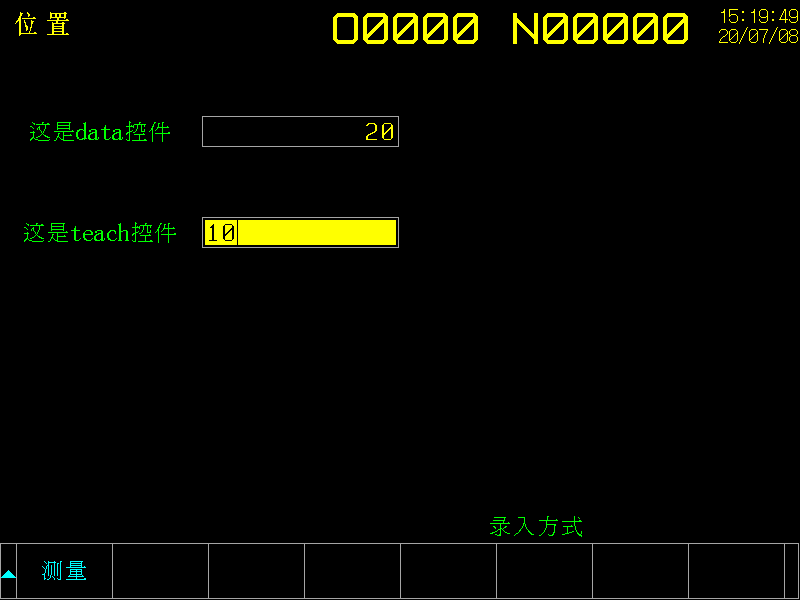

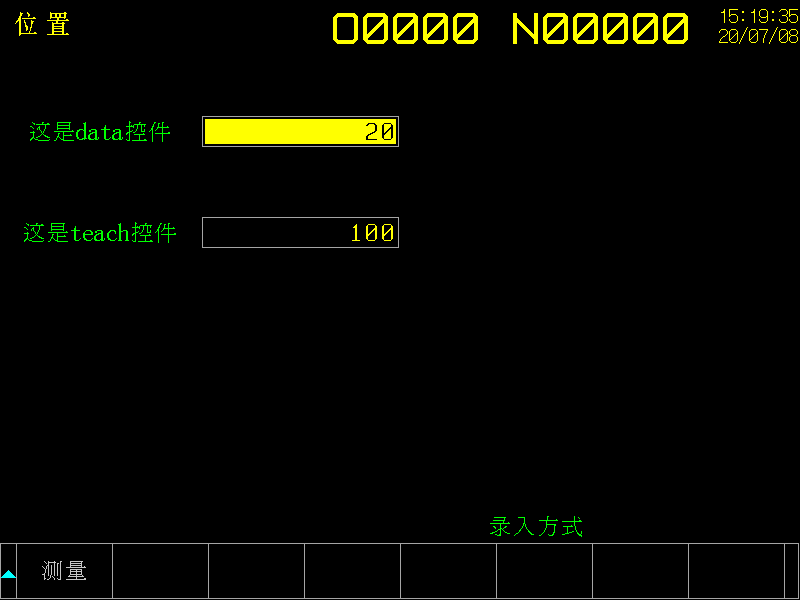

menu("测量", 测量) # 菜单名称为"测量"，当光标停留在上面的teach控件上，并输入了编辑值10时此菜单可以响应按键。键按下时相当于执行#530=#530-10
menu("测量", 测量(tip_str="这是测量")) #示教时弹窗内容显示“这是测量”

teach("#530", "#530 + $m", (1, 1, 30, 100))

menu("+输入", 加输入) #菜单名称为"+输入"，当光标停留在上面的teach控件上，并输入了编辑值10时此菜单可以响应按键。键按下时相当于执行#530=#530+10
menu("加输入", 加输入(tip_str="这是加输入")) #示教时弹窗内容显示“这是加输入”

teach("#530", "#530 + $m", (1, 1, 30, 100))

menu("测试", 部分表达式("$v - 3")) #菜单名称为"测试"，当光标停留在上面的teach控件上，并输入了编辑值10时此菜单可以响应按键。键按下时相当于执行#530=#530+10-3
menu("部分表达式", 部分表达式(tip_str="这是部分表达式")) #示教时弹窗内容显示“这是部分表达式”

menu("表达式", 表达式("#500=#501+1"))  #菜单名称为"表达式"，键按下时执行赋值动作

with page(456, 800, id="page1"):
    # ······

with page(456, 800, id="page2"):
	# ······
    menu("切换page1", "page1") #菜单名称为"切换page1"，键按下时切换到id="page1"的页面

with page(456, 800, id="page1"):
	# ······

with page(456, 800, id=2):
	# ······

with page(456, 800, id="page3"):
	# ······
	menu("页面选择", 页面选择("K100",{2: "page1", 4: 2})  #菜单名称为"页面选择"，当K100(此处仅支持PLC参数)的值为2/4时分别跳转到id为 "page1"/2的页面

with page(456, 800, id="page1"):
	# ······

    menu("打开面板", 显示面板("panel1"))

with panel(300, 300, id="panel1"):
    label("这是一个自定义面板", (1, 1, 30, 300), 居中)

    menu("关闭面板", 关闭面板)  # 关闭面板动作需写在面板页面中。

menu("切换G55", 工件坐标("G55")) #菜单名称为"切换G55"，键按下时执行切换到工件坐标系G55的操作
menu("坐标切换", action=工件坐标("G55", path="D20"))   #通道号为表达式"D20"

menu("翻转", 信号翻转("F5231.1")) #菜单名称为"翻转"，键按下时将F5231.1翻转

menu("信号脉冲", 信号脉冲("K1.1"))   ##按下该按钮时，K1.1设置为1,弹起该按钮时设置为0

menu("脉冲K1.2", action=定时脉冲("K1.2", 1000)) # 菜单设置定时脉冲任务

menu("生成程序", action=生成程序('''G0 X100''', path=1, is_file=False, number="11"))  # 在通道1内生成一个程序号为11的程序，其程序内容为"G0 X100"

menu("生成程序", action=生成程序("程序文件.txt", path=2, is_file=True, number="12"))  # 在通道2内生成一个程序号为12的程序，其程序内容读取文件"程序文件.txt"

menu("生成程序", action=生成程序("程序文件.txt", precision=3, is_file=True, number="12"))  # 生成一个程序号为12的程序，生成程序时默认的浮点数精度为3，其程序内容读取文件"程序文件.txt"

menu("生成程序", action=生成程序('''G0 X100 Z100''', is_file=False, input_name=True))  # 生成的程序名需要用户输入

menu("生成程序", action=生成程序('''{{G0
    IF #500>10 THEN
        X#500
    ENDIF
    Z100}}''', is_file=False, input_name=True))  # 若#500>10会生成X指令程序，其中使用{{xxxx}}会将{{}}内的程序按照一行程序处理生成

menu("生成程序", action=生成程序('''//系统程序注释，会跟随内容生成
    ((程序内部注释，不会跟随内容生成))
    SET_PROGRESS_MIN_MAX[0, 100]    ((设置进度条进度最小最大值，[0,0]为无限进度条))
    SET_PROGRESS_CUR[0]             ((进度条为0))
    G0 X0
    SET_PROGRESS_CUR[20]            ((进度条为20))
    G0 X20
    SET_PROGRESS_CUR[50]            ((进度条为50))
    G0 X50
    SET_PROGRESS_CUR[100]           ((进度条为100))
    G0 X100''', is_file=False, show_progress=True))  # 跟随内容生成注释，并且在生成程序时显示进度条

menu("程序段", action=程序段模板('''G01 X100 F500
                                G0 X200;
                                //这是注释2
								#501 = 12
								WHILE #501 != 0 DO
								G01 X#501 F1000
								#501 = #501 -1
								ENDWHILE''')) #执行此段程序将生成很多G01语句

menu("程序段", action=程序段替换('''G01 X0 F1000''', is_file=False))  # 替换当前光标所行的程序，其程序内容为"G01 X0 F1000"

menu("程序段", action=生成程序("程序段替换.txt", precision=3, is_file=True))  # 替换当前光标所行的程序，生成程序时默认的浮点数精度为3，其程序内容读取文件"程序文件.txt"

    menu("打开", action=程序操作("open", prog_no=10, allow_opr=True))    # 当系统在运行时可以在后台打开指定的10号程序。
    menu("删除程序",程序操作("delete"))
    menu("查找替换",程序操作("findreplace"))

menu("运行MDI", action=运行MDI(prog_str="G0 X100;", path=1))  # 通道1在录入方式下执行程序，程序内容为G0 X100;

menu("运行程序", action=运行程序(file_path='''G0 X100; X0;''', is_file=False, number="D10")) # 生成程序，程序号为D10，程序内容为G0 X100; X0;
menu("运行程序", action=运行程序("O1.txt", is_file=True, number=2, path=2)) # 在通道2生成并运行程序，程序号为2，程序内容读取O1.txt文件中的内容
menu("运行程序", action=生成并运行程序("O1.txt", is_file=True, precision=2)) # 生成并运行一个程序，程序号自动分配，程序内容读取O1.txt文件中的内容，浮点数精度为2

menu("运行程序名", action=运行程序名称("ce.PRG", path=1, path_type=主通道, forbid_modify_name=False))  # 在自动方式下指令通道1运行程序，程序名为ce.PRG

    menu("u盘输入",U盘输入)
    menu("u盘输出",u盘输出("sys_dat")) # 输出系统打包文件
    menu("u盘输出",u盘输出("sys_bin")) # 输出系统软件

add_craft_data("K0-K10,D5,D10,#500$1-#600$1")   # 在所有页面定义前定义需要保存的工艺数据范围

menu("工艺保存", 工艺保存)  # 以文件的形式保存工艺数据

add_craft_data("K0-K10,D5,D10,#500$1-#600$1")   # 在所有页面定义前定义需要加载的工艺数据范围

menu("工艺加载", 工艺加载)  # 以文件的形式保存工艺数据

menu("清除机床", 清除机床)

menu("一键回零", 一键回零)

menu("进入应用", 进入应用("j6Hr5QQXmxs3yLELrKL7Qq_076d"))
menu("进入子页面", 进入应用("j6Hr5QQXmxs3yLELrKL7Qq_076d", "page2"))

menu("NC位置", 进入NC("pos"))   # 进入NC位置界面

menu("字母P", 发送按键("P"))  # 往光标所在控件里发送按键P

menu("报警", 显示报警)   # 当系统报警时按下该按钮时，弹出报警弹窗

    menu("使用期限",使用期限)

menu("修改系统语言", 修改系统语言)

menu("权限回退", 权限回退)

menu("设置网络参数", 设置网络参数)

menu("KWS设置", KWS设置)

menu("远程协助", 远程协助)

menu("结束远程协助", 结束远程协助)

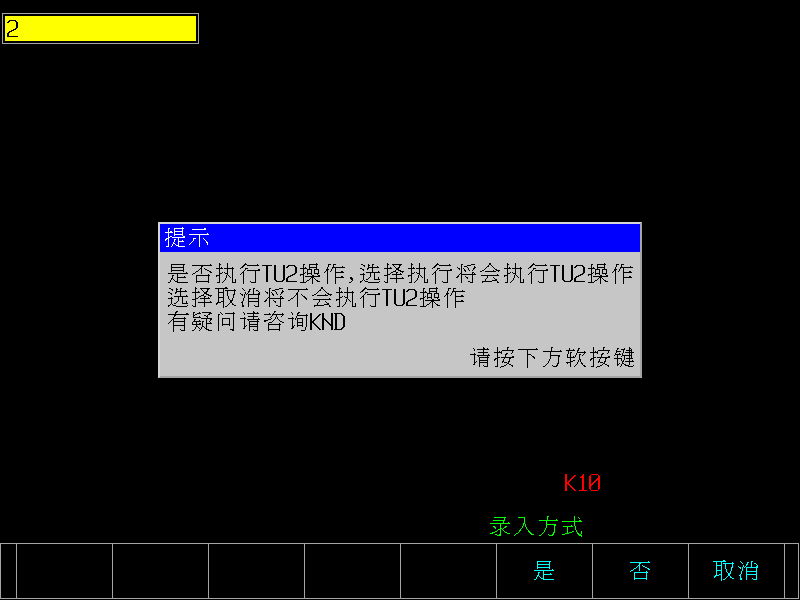

menu("TU2操作", action=运行脚本('''IF RESULT_YES==MSGBOX["是否执行TU2操作,选择执行将会执行TU2操作\\n选择取消将不会执行TU2操作\\n有疑问请咨询KND", MB_YESNOCANCEL, "提示"]
     THEN SVOPR["TU2", "4"]
     ENDIF'''))
menu("执行文件", action=运行脚本文件("测试脚本文件.txt"))
menu("lua文件", action=运行脚本文件("lua脚本.lua"))

menu("页面焦点", 页面焦点("#500", {10:"page2:id2"}))

#此处仅写出必要的代码

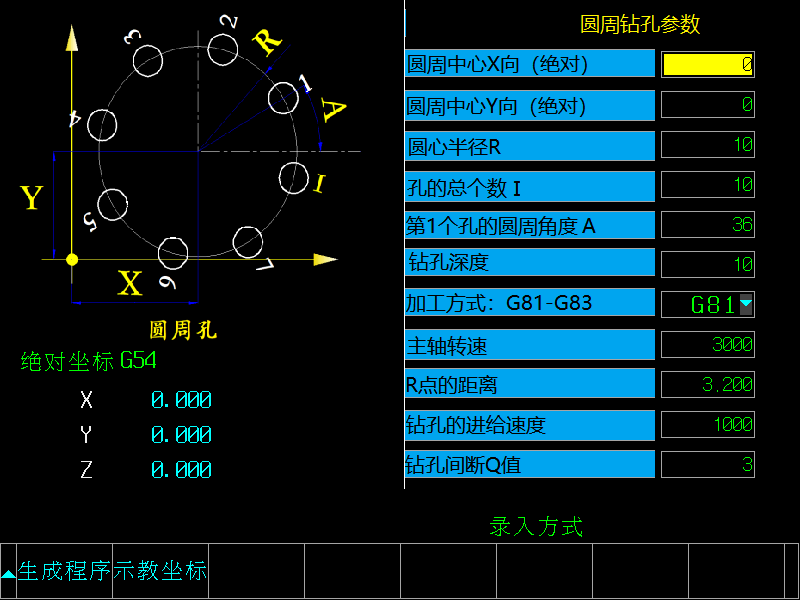

with page(510, 792, id="主页面"):
    picture("圆周钻孔.bmp", (1, 1, 510, 792))
    teach("{v500}", "x", (50, 654, 30, 96), f20x10, group=1)#圆心点X轴坐标
    teach("{v501}", "y", (90, 654, 30, 96), f20x10, group=1)#圆心点Y轴坐标
    data("{v502}", (130, 654, 30, 96), 确认)                #圆周半径
    data("{v503}", (170, 654, 30, 96), f20x10, 确认)        #圆周上孔的数量
    data("{v504}", (210, 654, 30, 96), 确认)                #第一个孔的角度
    data("{v505}", (250, 654, 30, 96), 确认)                #深度
    data("{v506}", (290, 654, 30, 96), choices={81: "G81", 82: "G82", 83: "G83"})      #G81-82-83
    data("{v507}", (330, 654, 30, 96), 确认)   #主轴转速
    data("{v508}", (370, 654, 30, 96), 确认)   #R点距离
    data("{v509}", (410, 654, 30, 96), 确认)   #钻孔速度
    data("{v510}", (450, 654, 30, 96), 确认)   #孔间断Q值

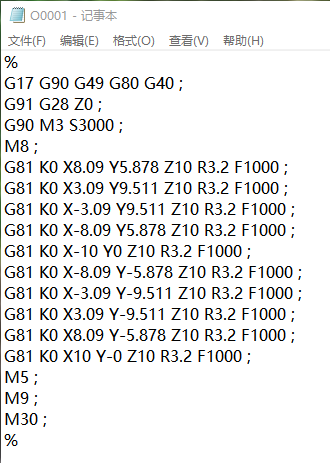

    menu("生成程序", 生成程序("圆周钻孔.txt", 1))#菜单名称为"生成程序"，程序模板"圆周钻孔.txt"在当前目录下。在系统端按下此菜单时将执行程序模板生成程序"O0001.PRG"
    menu("示教坐标", 示教绝对(group=1))   #此处用了示教组功能，将X/Y轴的绝对坐标同时读入v500和v501中

// 以下为程序模板"圆周钻孔.txt"的内容：
G17 G90 G49 G80 G40
G91 G28 Z0
G90 M03 S#v507
M08
#v521 = #v503 - 1
FOR #i=0 TO #v521 DO;       //FOR循环
    #v10 = #v500 + #v502 * COS[[#v504 + #i * 360.0 / #v503]*PI/180]
    #v20 = #v501 + #v502 * SIN[[#v504 + #i * 360.0 / #v503]*PI/180]
    IF #v506 == 81 THEN;    //IF语句
        G81 K0 X#v10 Y#v20 Z#v505 R#v508 F#v509;
    ELSEIF #v506 == 82 THEN;
        G82 K0 X#v10 Y#v20 Z#v505 R#v508 Q#v510 F#v509;
    ELSEIF #v506 == 83 THEN;
         G83 K0 X#v10 Y#v20 Z#v505 R#v508 Q#v510 F#v509;
    ENDIF
ENDFOR
M05
M09
M30
